Требования к строительству производственных зданий электротехнических и тяжелой промышленности

Строительство производства электрооборудования

Электротехническая промышленность характеризуется большим числом различных производств, выпускающих оборудование, изделия и материалы, необходимые для производства, преобразования и потребления электрической энергии. Предприятия отрасли включают цехи основного производства (литейные, заготовительные, механические, сборочные, сушильно-пропиточные, гальванические, окрасочные) и подсобные (складские, деревоотделочные, ремонтные, инструментальные). По характеру предъявляемых к зданиям требований электротехнические производства могут быть отнесены к мелкому и среднему машиностроению, по пожароопасности — к категориям «Г» и «Д» и в отдельных случаях — к категориям «А», «Б», «В» и «Г». Количество выделяемых производством вредных веществ невелико (кроме производства аккумуляторов гальванических цехов.

Одноэтажные здания отрасли блокируются, как правило, в корпусах площадью 10 — 40 тыс. м2. Сетки колонн в таких зданиях 18:12 и 24:12 м, высоты этажа 7,2 и 8,4 м. Большинство зданий оборудовано подвесными кранами общего назначения грузоподъемностью до 5 т и подвесными конвейерами. Часто здания имеют многоэтажные продольные вставки или технические пролеты (12— 24 м), в пределах которых размещаются подсобные помещения, включая приточные и вытяжные вентиляционные камеры.

Стропильными конструкциями являются железобетонные сегментные и безраскосные фермы, позволяющие использовать 30—50% межферменного пространства для прокладки приточных и вытяжных систем вентиляции диаметром 500-1600 мм. Обычно здания в средних пролетах оборудуются зенитными и реже светоаэрационными фонарями.

При строительстве электротехнических производств доля многоэтажных зданий составляет около 40%. Укрупненная сетка колонн в верхних этажах устраивается на 20—30% площадей, в основном в двухэтажных зданиях, где размещаются литейные, стекольные, гальванические и сборочные цехи.

B многоэтажных зданиях с числом этажей три и более располагаются производства легких и малогабаритных изделий (микроэлектродвигателей, низковольтной аппаратуры, полупроводниковых вентилей, светотехнического оборудования, источников света и др.) при эквивалентной нагрузке от оборудования на ригели 1000 — 2000 кгс/м2.

Опорные мостовые краны в многоэтажных зданиях не применяются. В качестве подъемно-транспортного оборудования используются подвесные краны грузоподъемностью до 5 т.
Большинство производственных зданий проектируется и строится с регулярным сочетанием высот этажей, регламентируемым действующими стандартами. При нерегулярном сочетании высота первого этажа всегда равна 7,2 м. При необходимости увеличить высоту первого этажа до 8,4 м такие производства размещаются в одноэтажных зданиях. Самые повторяемые высоты этажей 4,8 и 6,0 м. В существующих проектах многоэтажных зданий отрасли широко применяется сетка колонн 9:6 м, в дальнейшем намечено использовать сетку l2:6 м.
При условии обеспечения рамного каркаса здания в двух направлениях нагрузок на ригели около 1500 кгс/м2 перспективной для отрасли может явиться типовая конструктивная серия 1.020. Строительство зданий из конструкций такой серии обеспечивает повышение эстетических качеств помещений за счет возможности обетонирования плит в местах примыкания их к колоннам. При возведении зданий из конструкций серии 1.420 применяются ригели трапециевидного сечения. Транспортными средствами на перекрытиях зданий являются конвейеры.

Максимальная длина зданий не превышает 120 м. При устройстве температурных швов вставки не делаются, так как при этом неэкономично компонуются технологические линии.

Строительство предприятий тяжелого машиностроения

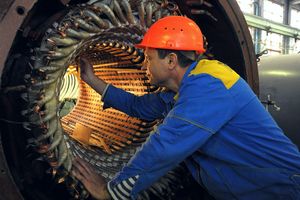

Строительство цеха по производству электрических машинВ тяжелом машиностроении в одноэтажных зданиях размещаются штамповочные, окрасочные, сборочные и литейные цехи. Здания оборудуются опорными мостовыми кранами грузоподъемностью 20 —30 т (максимум 50 т). Оптимальный пролет зданий 24 м при шаге колонн по крайним рядам 6 м и по средним рядам — 12 м. Все здания многопролетные (три и более) и имеют высоты 10,8 (наиболее повторяемая), 12, 14,4 м. Несущие конструкции покрытий — железобетонные фермы, в габаритах которых пропускаются каналы систем вентиляции. Отказ от ферм возможен только при наличии соответствующих конструкций 24-метровых балок.

В качестве напольного транспорта используются погрузчики, автокары, конвейеры. Производства отрасли насыщены различными коммуникациями, которые размещаются вдоль цехов, в подпольных каналах или в межферменном пространстве. В практике проектирования предприятий тяжелого машиностроения подвалы специально не устраивают, но если позволяют условия рельефа местности, гаражи и склады выполняют заглубленными. Под оборудование используются приямки, размеры их для насосных станций и станций нейтрализации составляют 9:6 и 12:6 м.

Основным материалом каркасов зданий является сборный железобетон. Легкие металлические конструкции применяются сравнительно редко из-за недостаточной приспособленности к технологическим требованиям по условиям организации систем вентиляции, разрушения от коррозии, по числу комплектуемых пролетов (например, конструкции типа «Молодечно» имеют в комплекте только два пролета). В наружных ограждающих конструкциях используются горизонтальная и вертикальная разрезки. Устройство цокольных панелей себя не оправдывает, так как в них часто появляются трещины. При отсутствии на местах строительства жестких утеплителей на малоуклонных кровлях образуются лужи, поэтому необходимы кровли с более крутыми уклонами.

В практике проектирования предприятий тяжелого машиностроения находят применение светоаэрационные фонари, рациональность использования которых не всегда оправдана. Вентиляционное оборудование располагается обычно во встройках в торцах зданий. Используются и продольные двухэтажные вставки, в которых вентоборудование размещается на втором этаже. При проведении реконструкций предприятий вентоборудование размещается на свободных площадях.

В тяжелом машиностроении площадь многоэтажных зданий составляет 15—20% суммарных площадей всех зданий, из них приблизительно 80% приходится на здания с укрупненной сеткой колонн верхнего этажа. В основном это двухэтажные здания. В перспективе планируется применять трех- и четырехэтажные здания.

Для выявления целесообразности использования в отрасли многоэтажных зданий и перевода в них отдельных производств, размещаемых в одноэтажных зданиях, на примере заводов средней мощности проведены опытные компоновки и технико-экономические сопоставления. Анализ показал, что в многоэтажных корпусах можно размещать 15% всех производств, к их числу относятся цехи сварки, окраски деталей, инструментальные, электроремонтные, механообрабатывающие, гальванические, сборки средних узлов (средних фланцев, шестерен и др.).

Значительную часть многоэтажных зданий составляют литейные цехи со стальным каркасом. В этих цехах применяют опорные мостовые краны технологического назначения грузоподъемностью до 10 т, на перекрытиях используют электрокары и конвейеры.
Наиболее повторяемая высота этажа зданий в отрасли составляет 7,2 м. Все сочетания высот этажей регулярные. Для многих производств и, в частности, для литейных цехов, требуется увеличение высоты первого этажа до 8,4 м.
Особенно целесообразна рамная схема каркаса зданий в двух направлениях. Связи мешают расстановке как отдельного оборудования, так и технологических линий. Оборудование тяжелое и высокое, размещают его в пространстве между колоннами. Для экономии площади помещений по высоте в перекрытиях зданий целесообразно использовать ригели трапециевидного сечения.

Строительство электротехнического предприятия

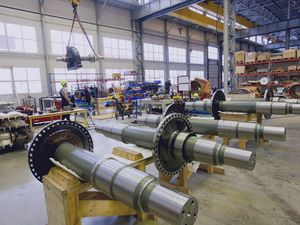

Строительство предприятия по производству электрогенераторовПри строительстве одноэтажных зданиях электронной промышленности используются подвесные и опорные мостовые краны технологического назначения. Грузы транспортируются из пролета в пролет рельсовыми тележками в торцах пролетов. Напольными транспортными средствами служат электрокары. Проектируются производственные здания в основном многопролетные, складские и подсобные — однопролетные.

Наиболее целесообразным, с точки зрения компоновки технологического оборудования, является 24-метровый пролет зданий. Иногда используется сетка колонн 18:12 м. Самой повторяемой является высота этажа 7,2 м, реже 6 и 8,4 м. Пролеты 18 м перекрываются балками, пролеты 24 м — фермами (при отсутствии типовых балок). На некоторых объектах применяются такие рациональные конструкции покрытия, как оболочки и коробчатые настилы на пролет 18 м. Ввиду того, что одноэтажные и многоэтажные здания часто блокируются, необходимо производить единую привязку колонн к координационным осям (нулевую или осевую). Каркасы зданий возводятся из сборного железобетона и легких металлических конструкций.

При проектировании зданий электронной промышленности подвалы обычно не предусматриваются. Цокольные панели используются в проектах (с изменением соответственно отметок обреза фундаментов) для тех районов, где эти конструкции изготавливаются. Зенитные фонари устанавливаются только в многопролетных зданиях.

Вентиляционное оборудование, обеспечивающее в 1 ч кратность воздухообмена 2—10 раз (иногда 15 раз), устанавливается на антресолях. Многоэтажные вставки для него используются редко, так как здания имеют малую протяженность. В зданиях, оборудованных кранами, «чистые» производства не размещаются. При наличии же таких производств подача кондиционированного воздуха осуществляется через подвесной потолок. Технологическое оборудование в электронной промышленности заменяется каждые 5—6 лет.
Многоэтажные производственные здания в электронной промышленности занимают до 50% всех площадей, 55—60% из них приходится па бескрановые здания с укрупненной сеткой колонн верхнего этажа. Однако доля таких зданий сокращается из-за сложности монтажа тяжелых 18- и 24-метровых стропильных конструкций. Кроме того, 24-метровый пролет плохо корреспондируется с набором пролетов в нижних этажах.

Высота этажа производственных зданий в отрасли, как правило, 4,8 м и реже 6,0 м.

Сочетание высот этажей — регулярное, за исключением зданий вычислительных центров (5—10% площадей). Во всех зданиях используются только типовые конструкции. Тенденции к увеличению высот этажей нет.

При наличии в производствах электронной промышленности большой и разветвленной сети инженерных и технологических коммуникаций конструкции серии 1.420 применяются с использованием ригелей только трапециевидного сечения.

Нагрузка на плиты перекрытий — до 600 кгс/м2. оптимальная сетка колонн — 12:6 м. В перспективе предполагается использовать сетки колонн 12:12 м с обеспечением гибкости расположения технологических линий, возводить здания с техническими этажами.

Наиболее рациональна рамная схема каркаса зданий. В зданиях повышенной этажности башенного типа применяются связевые каркасы серии 1.020, в остальных зданиях используются в основном конструкции серии 1.420. В перекрытиях могут применяться плиты на пролет «2Т» и коробчатые настилы длиной 18 м.

Подъемно-транспортными средствами па перекрытиях являются электрокары, подвесные краны и тали. Вставки в местах температурных швов, как правило, не делают. В случае же их выполнения они используются для размещения коммуникационных шахт.

Источник: «Строительный Эксперт» № 13 (2003)
А.М. МАНЬКИН, канд. техн. наук
