Требования к строительству производственных зданий. Металлические конструкции.

Строительство хлебозаводов, прирельсовых баз хранения, кондитерских фабрик, консервных заводов

Для одноэтажных зданий хлебозаводов, прирельсовых баз хранения, кондитерских фабрик, заводов картофелепродуктов характерны небольшие пролеты (12, 18 м) и шаг колонн. Прирельсовые базы хранения проектируются двухпролетными, а хлебозаводы — четырехпролетными с сетками колонн 6:6, 9:6 и 12:6 м. Однако наиболее предпочтительны квадратные сетки колонн, равные 9:9 и 12:12 м.

Все проектируемые здания бескрановые. Напольным транспортом служат автопогрузчики, электропогрузчики, тележки-дежи. Несущими стропильными конструкциями зданий являются железобетонные фермы и балки. Наружные стеновые панели из железобетона предусматривают только горизонтальную разрезку, хотя предпочтительнее вертикальная.

Строительство производственного предприятия характеризуются большой насыщенностью инженерными и технологическими коммуникациями (сахаропроводы и мукопроводы), которые требуют постоянного осмотра. Имеется также разветвленная сеть воздуховодов приточно-вытяжной вентиляции с подачей воздуха в рабочую зону. При применении стропильных конструкций в виде балок коммуникации пропускаются на подвесках ниже их уровня. При небольшой мощности предприятий вентиляционное оборудование размещается в центре пролетов, в торцах зданий, а также на покрытиях.

Для ряда пищевых предприятий необходимы зенитные фонари. Существующие типовые решения фонарей из стекла (оргстекла, закаленного стекла) не допускаются к использованию в пищевой промышленности. Кроме того, они быстро темнеют и покрываются копотью.

Подвальные помещения используются в качестве складов продукции и насосных станций. Все подсобные помещения (в том числе и для размещения вентиляционного оборудования) на промышленных предприятиях блокируются, и в зависимости от мощности производств, выносятся иногда в отдельно стоящие или пристроенные корпуса.

На долю многоэтажных зданий при проектировании и строительстве хлебозаводов, кондитерских фабрик, фабрик пищеконцентратов и консервных заводов приходится 80% всех площадей.

Здания с укрупненной сеткой колонн в верхнем этаже практически не строятся. Всего запроектировано две кондитерские фабрики в двухэтажном исполнении.

Все здания имеют регулярное сочетание высот этажей 4,8 и 6,0 м (6,0 м только на хлебозаводах). Нагрузки на ригели перекрытий находятся в пределах 1000-1500 кг/м2, достигая в отдельных случаях 2500 кг/м2.

В практике проектирования и строительства продовольсвенных предприятий используются конструкции серий 1.420 или 1.020 и соответственно трапециевидные или тавровые ригели, рамная или связевая схема каркасов. Сетки колонн в зданиях — 6:6 м, реже — 9:6 м.
Одним из требований технологии производства является наличие гладких поверхностей потолка, что достигается применением многопустотных плит.

В качестве транспортных средств на перекрытиях используются электрокары грузоподъемностью до 1 т. Вставки в местах температурных швов не мешают производственному процессу в цехах. Использование типовой серии конструкций 1.420 осложняется из-за нерационального решения лестниц.

Строительство здания пищевого производства

В пищевой промышленности около 50% многоэтажных зданий приходится на маслодобывающую промышленность (производство подсолнечного масла), производство жиров и маргарина, мыловаренные заводы, парфюмерно-косметические фабрики. Основная их часть используется для помещений по производству и расфасовке маргарина и имеет длину 60-72 м.

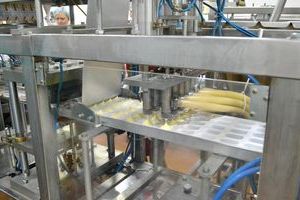

Строительство маслобойниПроизводственные линии в отрасле узкие. В этих условиях применение зданий с укрупненной сеткой колонн верхнего этажа не оправдано. Однако в условиях возрастающего объема реконструкции доля таких зданий, в том числе в двухэтажном исполнении, может возрасти до 20%.

В качестве подъемно-транспортных средств используются тали. Напольные транспортные средства при наличии высокой механизации технологических процессов применяются только в складских помещениях, находящихся в конце технологических линий.

Здания пищевых производств и косметические фабрики имеют высоты этажей 4,8; 6,0 и 7,2 м при регулярном их сочетании. Высота 7,2 м применяется только на предприятиях по производству продукции из льна (на первом этаже). Нагрузки на плиты перекрытий не превышают 2000 кг/м2.

Выбор схемы каркаса не оказывает существенного влияния на технологические процессы. Как правило, принимают рамную схему в поперечном направлении и связевую — в продольном.

В качестве несущих конструкций перекрытий в целях экономии объема площади помещений по высоте используются ригели только трапециевидного сечения. Это диктуется наличием большого количества коммуникаций (в том числе, вентиляционных систем), разветвленных в разных направлениях.

Типовые конструкции серии 1.420 удовлетворяют в целом технологическим требованиям отрасли. Реже применяются типовые конструкции серии 1.020.

Строительство маслобойни, мыловаренной и косметической фабрики

Одноэтажные здания в маслодобывающей промышленности, производствах жиров, маргаринов, на мыловаренных и парфюмерно-косметических фабриках — однопролетные с шириной пролетов 12 и 18 м и высотой помещений 6 и 7,2 м. При реконструкции в стесненных условиях иногда используется 15-метровый пролет. Здания проектируются бескрановыми. Грузы перемещаются подвесными тельферами и напольными погрузчиками. В покрытиях зданий в качестве стропильных конструкций используются железобетонные балки. Квадратные сетки колонн можно применять как в производственных цехах, так и на складах. Для наружных стеновых панелей желательно иметь не только горизонтальную, но и вертикальную разрезку конструкций.

Производственные здания имеют насыщенную сеть технологических и инженерных коммуникаций. Технологические коммуникации размещены хаотично, без определенной системы и разбросаны по всей площади цехов. Производственные здания характеризуются наличием подвальных помещений и крупных приямков (в прессовых цехах). Кратность воздухообмена в 1 ч в производственных помещениях — 3–5 раз, в ремонтно-механических цехах — до 10 и более раз. Вентиляционное оборудование размещается в пристройках и в торцах зданий. В проектируемых зданиях фонари отсутствуют.

Модернизация технологического оборудования осуществляется не более одного раза в 10 лет.

Рыбная промышленность. Строительство рыбокомбината.

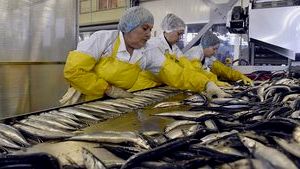

Строительство рыбокомбинатаВ рыбной промышленности одноэтажными строятся холодильники, судоремонтные и рыбоперерабатывающие предприятия. Они оборудованы кранами технологического назначения: опорными мостовыми грузоподъемностью 5 т и подвесными грузоподъемностью 3,2 и 5 т. Здания рыбокомбинатов и холодильных складов проектируются двух- и трехпролетными. Абсолютные значения пролетов 18 и 24 м, а высот помещений — 6 и 8,4 м. Шаг колонн равен 6 м.

В 18-метровых пролетах используются железобетонные балки, в 24-метровых — структурные металлические конструкции, разработанные ЦНИИСК, и иногда железобетонные фермы. Оптимальными решениями для холодильников и рыбоперерабатывающих предприятий являются безбалочные конструкции покрытий. В качестве напольного транспорта применяются электрокары, с помощью которых грузы передаются из пролета в пролет.

Рыбоперерабатывающие предприятия (в первую очередь, коптильные цехи) характеризуются большой насыщенностью коммуникациями, включая приточно-вытяжную вентиляцию. Вентиляционное оборудование размещается в зависимости от общей компоновки цехов и технологического оборудования на антресолях, покрытиях, на вторых этажах поперечных двухэтажных встроек. Разводка воздуха через магистральные каналы осуществляется в межферменном пространстве. Воздуховоды опускаются в рабочую зону в местах отсутствия крановых путей. Технологические коммуникации прокладываются по наружным и внутренним стенам или же подвешиваются к несущим конструкциям покрытия. В приямках и небольших подвальных помещениях размещаются электрические сети.

Привязка колонн крайних рядов к продольным координационным осям должна быть единой как для одноэтажных, так и для многоэтажных зданий. Это обеспечивает их блокирование. Разрезка наружных стеновых панелей предусматривается в двух вариантах: вертикальная — для холодильников, горизонтальная — для всех остальных цехов отрасли. В зданиях используются только зенитные фонари.

В рыбной промышленности к числу производств, которые могут размещаться в многоэтажных зданиях, относятся жестяно-баночные фабрики, судоремонтные заводы, рыбоперерабатывающие предприятия (включая холодильники). Многоэтажные здания в отрасли не применялись. На перспективу их доля составит около 20%.

Все здания проектируются и строятся с регулярным сочетанием высот этажей, равных 3,6; 4,2; 4,8 и 6,0 м. Оптимальное число этажей — 4-6. Подвесной транспорт имеет ограниченное применение и только на первых этажах. В качестве напольного транспорта используются электропогрузчики. Нагрузки на ригели перекрытий составляют до 1000 кг/м2. Применение ригелей прямоугольного сечения нерационально.

Здания возводятся из конструкций серии 1.420 с обеспечением рамного каркаса в двух направлениях. Они имеют небольшую длину (в пределах температурного блока). При наличии вставок в местах температурных швов площадь вставок может использоваться для технологических нужд.

Строительство производства стройматериалов

В основных производственных цехах одноэтажных зданий в промышленности строительных материалов пролеты равны 18 и 24 м. Наиболее повторяемый шаг колонн — 6 м, хотя оптимальное значение составляет 12 м. Чаще всего назначаются высоты помещений 6; 7,2; 10,8 и 12 м (последняя — для заводов сборного железобетона). Все производственные здания многопролетные грузоподъемностью 5-20 т и реже монтажными подвесными кранами. Грузы передаются из пролета в пролет рельсовыми тележками и транспортерами. Напольными транспортными средствами служат автокары и электрокары.

Насыщенность цехов инженерными коммуникациями определяется в основном кратностью воздухообмена в 1 ч. В производствах полимеров и керамики она составляет до 12 раз, в картоноделательном производстве и в производстве железобетонных изделий — до 5 раз. Вентиляционное оборудование размещается в торцах зданий, реже в межферменном пространстве и в продольных многоэтажных вставках. Разводка воздуховодов выполняется в межферменном пространстве и далее опускается по стенам. В рабочую зону воздух подается только в печных отделениях.

Пролеты, равные 18 м, перекрываются железобетонными балками, а 24-метровые — только фермами. Предусмотрена возможность использования в покрытиях железобетонных коробчатых настилов. Подвальные помещения устраиваются в насосных станциях, а также при организации щелевых пропарочных камер. Для несущих или самонесущих наружных стен целесообразна горизонтальная разрезка. На предприятиях строительных материалов используются все виды фонарей: зенитные, аэрационные и светоаэрационные.

Многоэтажные здания в промышленности строительных материалов распределяются приблизительно в равном соотношении с одноэтажными. Из общего объема многоэтажных, в том числе и двухэтажных зданий, 20% проектируется и строится с укрупненной сеткой колонн в верхнем этаже (цехи по производству керамики и склады готовой продукции предприятий полимеров). Наиболее распространены трех- и четырехэтажные здания, в которых используются подвесные краны. Все здания имеют регулярное сочетание высот этажей.
Нагрузки на плиты перекрытий не превышают 2500 кг/м2 и в основном составляют не более 2000 кг/м2, включая эквивалентную нагрузку oт электропогрузчиков грузоподъемностью до 2,5 т.

В производствах применяются сетки колонн 6:6, 9:6 и 1:66 м. Сетка 12:6 м наиболее оптимальна, но редко используется ввиду отсутствия конструкций на местах строительства. В качестве несущих конструкций перекрытий используются ригели только трапециевидного сечения.

В наибольшей степени заводам стройматериалов соответствует рамная схема каркаса в двух направлениях, не препятствующая любой расстановке технологического оборудования. Применяются здания со вставками в местах температурных швов. Площадь помещений в местах вставок используется по производственному назначению. Основное производство размещается в зданиях без вставок и имеет небольшие размеры в плане (например, завод по производству полимеров имеет размеры 48:24 м). Наиболее рационально использование конструкций типовой серии 1.420.

Строительство складов для хранения продовольственных и промышленных товаров

Одноэтажные здания баз для хранения продовольственных и промышленных товаров и сопутствующих им складов оборудованы опорными мостовыми кранами грузоподъемностью 5-20 т и подвесными кранами грузоподъемностью до 5 т. Все краны используются для подъема и передвижения контейнеров и блок-пакетов.

Пролеты зданий равны 12, 18 и 24 м, причем первые два пролета наиболее повторяемые. Шаг колонн — 6 и 12 м, высоты помещений — 3; 3,6; 4,2; 4,8; 6 и 7,2 м, в складах с высотными стеллажами — до 14,4 м. По технологическим условиям более предпочтительны четыре первых значения высот помещений. Многопролетные здания окладов проектируются с использованием как железобетонных балок (на пролеты 12 и 18 м), так и ферм (на пролет 24 м). Металл в покрытиях не применяется по пожарным требованиям в отрасли. В отдельных производствах при большой насыщенности подъемно-транспортными средствами необходимы квадратные сетки колонн, в частности, с размерами 12:12 м. Грузы передаются из пролета в пролет рельсовыми тележками, погрузчиками и электрокарами.

Подсобные помещения, в том числе для размещения вентоборудования, компонуются во встройках и пристройках в торцах зданий и вдоль пролетов. Коммуникации прокладываются в подвалах, на покрытии (холодопроводы и теплотрассы). Подвальные этажи организуются только при соответствующем рельефе местности и уровне грунтовых вод, так как подобные решения требуют устройства подъемников.

Строительство наружных стен с углубленной отметкой — 0,350 м цокольной панелью нерационально. Даже при покрытии нижних частей панелей битумом, оклеечной изоляцией или плиткой влага проникает внутрь помещений, что вызывает порчу товаров. В этом случае необходима защита нижних частей колонн. Наружные стеновые панели следует разрабатывать с горизонтальной и вертикальной разрезками. Из-за конструктивного несовершенства фонарей для строительства продовольственных складов используется искусственное освещение.
На складах и в хранилищах модернизация оборудования проводится раз в 5 лет, стеллажное оборудование заменяется не раньше чем через 25 лет.

Строительство холодильного склада

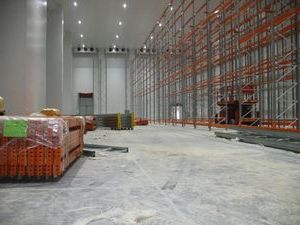

Строительство холодильного складаОдноэтажные производственные здания предприятий холодильной промышленности оборудованы технологическими подвесными кранами грузоподъемностью до 2 тс. Здания — 10- и 20- пролетные при величинах пролетов 12, 18 и 24 м, шаг колонн — 6 м. Наиболее приемлемым видом стропильных конструкций являются железобетонные балки.

Предприятия холодильной промышленности характеризуются малой насыщенностью технологическими и инженерными коммуникациями. Вентиляционное оборудование располагается на антресолях внутри помещений или в пристройках в торцах цехов.
Отметка верха фундаментов назначается в зависимости от решения наружных стеновых панелей. Так, при использовании цокольных панелей она равна — 0,350 м. Фонари применяются очень редко. Существующие типовые конструктивные решения удовлетворяют в основном технологическим требованиям строительства холодильных складов. На некоторых объектах использованы и новые решения. Например, построен производственный цех с применением в покрытии 18-метровых железобетонных коробчатых настилов.

Строительство деревообрабатывающих предприятий и мебельных фабрик

К числу производств, которые размещаются в одноэтажных зданиях лесной промышленности, относятся деревообрабатывающие и мебельные производства, предприятия по выпуску древесноволокнистых плит. Часть зданий оборудована опорными мостовыми кранами грузоподъемностью до 15 т, в остальных используются подвесные краны грузоподъемностью до 5 т.

Здания проектируются одно- или двухпролетными с пролетами 18 и 24 м, шагом колонн 6 м, высотой помещения 6-8,4 м. В качестве стропильных конструкций служат железобетонные балки и фермы. Применение последних обусловлено отсутствием типовых решений балок. На некоторых объектах при строительстве деревообрабатывающих заводов в покрытии используются железобетонные плиты «на пролет» и оболочки.

Напольный транспорт в производственных цехах представлен автопогрузчиками, электропогрузчиками и рельсовыми тележками. Грузы передаются из пролета в пролет с помощью тележек и тельферов.

Производственные цехи не отличаются насыщенностью инженерными и технологическими коммуникациями. Кратность воздухообмена в 1 ч — не более 2 раз. Коммуникации подвешиваются к стропильным конструкциям покрытия или прокладываются вдоль стен. Вентиляционное оборудование размещается на антресолях в цехах или монтируется в межферменном пространстве. Воздух подается сосредоточенно из форсунок, размещенных под стропильными конструкциями.

В практике проектирования объектов лесной промышленности применяется только нулевая привязка колонн крайних рядов к продольным координационным осям зданий. Горизонтальная разрезка наружных стеновых панелей вполне пригодна для зданий, в которых размещены основные производства. Возможно решение наружных стен с использованием вместо фундаментных балок цокольных панелей с соответствующей защитой их от замачивания оклеечной гидроизоляцией.

Строительство деревообрабатывающего комбината

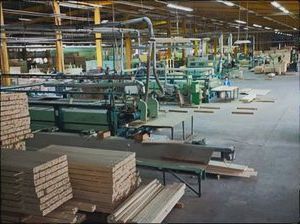

Строительство деревообрабатывающего комбинатаДля большинства предприятий деревообрабатывающей промышленности строятся одноэтажные здания, оснащенные подвесными кранами грузоподъемностью до 5 т и в отдельных случаях (склады древесностружечных плит на домостроительных комбинатах) — опорными мостовыми кранами грузоподъемностью до 10 т.

Пролеты в зданиях равны 18 и 24 м, последний — наиболее повторяемый. Для многих производств целесообразно укрупнение шага колонн до 12 или 18 м. Оптимальным является применение квадратной сетки колонн. Высоты помещений — в диапазоне 6-8,4 м (через 1,2 м), а для складов — 10,8 м. Все здания проектируются многопролетными (шириной до 216 м) при больших размерах в плане (длиной до 600 м). В качестве стропильных конструкций покрытий используются железобетонные балки и фермы, легкие металлические конструкции. Оптимальными решениями покрытий зданий являются элементы «на пролет» и конструкции типа «Молодечно». В габаритах ферм коммуникации прокладываются редко. Грузы передаются из пролета в пролет рельсовыми тележками, тельферами и электропогрузчиками. Широко используется пневмотранспорт.

Кратность воздухообмена в 1 ч в зависимости от вида производства колеблется от 2 до 10 раз. Воздух подается непосредственно в рабочую зону. Места компоновки подсобных помещений определяются расположением вентиляционного оборудования (обычно в производственных цехах).

В связи с частым расширением производства и зданий рационально использование привязки колонн крайних рядов к продольным координационным осям, равной 500 мм. Подвалы в зданиях отсутствуют, а приямки организуются только для размещения оборудования. Отметки верха фундаментов назначаются —0,150 и —0,350 м с применением в последнем случае цокольных панелей.

При использовании наружных ограждающих конструкций из железобетона достаточно только горизонтальной разрезки панелей. По требованиям технологии производства на предприятиях деревообрабатывающей промышленности применяются открываемые зенитные фонари.

Медицинская промышленность: строительство фармацевтического производства, завод по производству специальной стеклотары

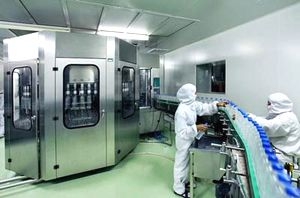

Строительство фармацевтического производстваШироко используют многоэтажные здания (80% всех площадей). Пролеты многоэтажных зданий в верхних этажах укрупняются только в витаминной промышленности (10-15% площадей), при этом максимальная ширина зданий равна 24 м. Ограниченное использование таких типов зданий объясняется тем, что проектирование больших зальных помещений фармацевтических производств не допускается из-за взрывоопасности и распространения запахов. В качестве подъемно-транспортных средств в зданиях с укрупненным верхним пролетом применяются подвесные краны.

Нерегулярное сочетание высот этажей зданий используется часто. Высоты этажей составляют 4,2 м, реже 3,6 м для лабораторных корпусов; 4,8; 6,0 и 7,2 м — для основных производств.

Для строительства фармацевтического производства, несмотря на наличие провисающего оборудования, могут использоваться ригели только трапециевидного сечения. Это объясняется тем, что в зданиях имеется разветвленная сеть коммуникаций и большое число подъемных приспособлений (в основном, тельферов), которые необходимо пропускать ниже коммуникаций на расстоянии около 1 м.

Для химическо-фармацевтических и витаминных производств рациональны сетки колонн 6:6, 9:6 и (9+6+9)х6 м. Последняя — наиболее оптимальна и используется на 25% площадей.

Здания возводятся, в основном, из конструкций серии 1.420, которые в наибольшей степени удовлетворяют технологическим требованиям. В отдельных случаях можно применять конструкции серии 1.020 в сочетании с беспустотными плитами. Схема каркаса — рамная в двух направлениях.

Наличие взрывоопасных производств диктует этажность зданий. Они редко имеют более двух этажей.

Для отрасли характерна ежегодная текущая модернизация и капитальная модернизация производства через каждые 10 лет. В результате высота этажей увеличилась до 7,2 м, так как новое, более тяжелое технологическое оборудование запроектировано с вертикальной компоновкой двигателя.

Строительсво предприятий службы коммунального хозяйства

Площадь многоэтажных зданий предприятий службы быта равна 80%. Здания имеют постоянную сетку колонн на всех этажах (6?6 и 9?6 м ) и кранами не оборудованы. Сочетание высот этажей, как правило, регулярное при абсолютных их значениях, равных 4,2 и 4,8 м. Число этажей — 3 и реже 4. Нагрузки на плиты перекрытий не превышают 1000 кг/м2. В качестве подъемно-транспортных средств используются тали и штабелеры грузоподъемностью 125 кг. В зависимости от того, какая служба быта размещена в зданиях, применяются рамная, рамно-связевая и связевая схемы каркасов. Для большинства служб быта рациональны конструкции серии 1.020. Вставки в местах температурных швов отсутствуют.

Строительство автоматических телефонных станций

Автоматические телефонные станции, в том числе междугородние, размещаются в 4-8-этажных зданиях. Они выполняются из конструкций серии 1.020 с сеткой колонн 6:6 м и регулярным сочетанием высот этажей, равных 4,2 и 4,8 м. Почтовые предприятия иногда располагаются в трехэтажных зданиях с высотами этажей по 6,0 м. Нагрузки на плиты перекрытий не превышают 1000 кг/м2. Напольного транспорта нет, кроме транспортеров и электрокар в почтовых зданиях.

Строительство зданий телецентров и телеретрансляторов малой мощности

Все здания для телецентров, радиодомов, радиопередающих телевизионных станций, телевизионных ретрансляторов малой мощности — многоэтажные. В основном, это двухэтажные здания с укрупненной сеткой колонн верхнего этажа, равной 12, 18 и редко 24 м. Подъемно-транспортное оборудование в виде талей применяется только на первом этаже. Сочетание высот этажей зданий регулярное: 4,8 и реже 6,0—на первом этаже; 4,8, 6,0 и реже 7,2 м — на втором этаже.

В целях экономии кубатуры помещений по высоте при сильно развитой системе коммуникаций могут применяться ригели только трапециевидного сечения. Здания насыщены коммуникациями, поэтому площади подсобных помещений в 1,5 раза превышают площади основных производств.

Рациональные сетки колонн зданий отрасли — 6:6 и 9:6 м при рамной схеме каркаса в двух направлениях. В качестве напольных транспортных средств используются тележки. Наиболее рационально использование серии конструкций 1.420. В проектировании и строительстве используется серия 1.420–12 с переработкой армирования отдельных конструктивных элементов и их высоты. Вставки в местах температурных швов применяются для размещения технологического оборудования.

Источник: «Строительный Эксперт» № 13 (2003)
